СТАНДАРТНЫЕ И МОДИФИЦИРОВАННЫЕ контактные кольца

LPM-06A  Миниатюрные контактные кольца для капсул

LPM-06A Миниатюрные контактные кольца для капсул

  • Количество цепей :6
  • Ток :1-2A
  • Сопротивление изоляции :≥500MΩ@200VDC(P) ≥10MΩ@100VDC(S)
  • Длина провода :Статор: 250士5mm Ротор: 250士5mm
  • Рабочее напряжение :110VAC/DC
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

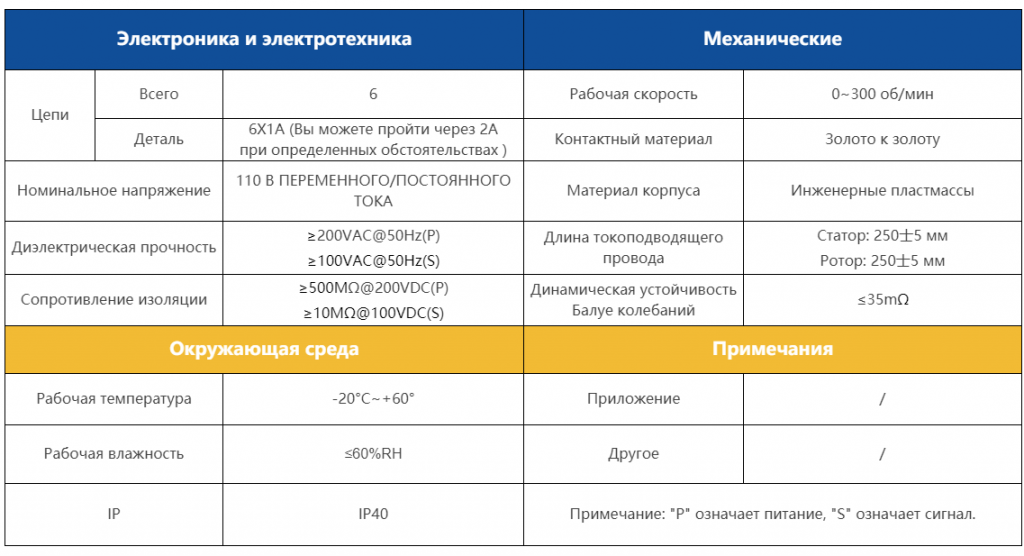

Характеристики модели

LPM-06A   Миниатюрные контактные кольца для капсул

Токосъемник капсулы LPM-06A – это стандартное и готовое устройство, в котором используются золотые контакты на вращающемся интерфейсе. Для упрощения электрических соединений на статоре и роторе используются провода с цветовой кодировкой.

Using a 90° V-groove ring design for each ring, the LPC-06A provides smoother running, lower Благодаря использованию конструкции с V-образной канавкой под углом 90° для каждого кольца, LPC-06A обеспечивает более плавный ход, меньший крутящий момент и меньший электрический шум по сравнению с аналогичными контактными кольцами. Выпускаются модели на 6, 12, 18, 24, 36 и 125 цепей.

LPM-06A Контурный чертеж

slip ring
slip ring
