СТАНДАРТНЫЕ И МОДИФИЦИРОВАННЫЕ контактные кольца

LPM-06B  Миниатюрные контактные кольца для капсул

LPM-06B Миниатюрные контактные кольца для капсул

  • Количество цепей :6
  • Ток :1-2A
  • Сопротивление изоляции :≥500MΩ@200VDC(P) ≥10MΩ@100VDC(S)
  • Длина провода :Статор: 250士5mm Ротор: 250士5mm
  • Рабочее напряжение :110VAC/DC
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

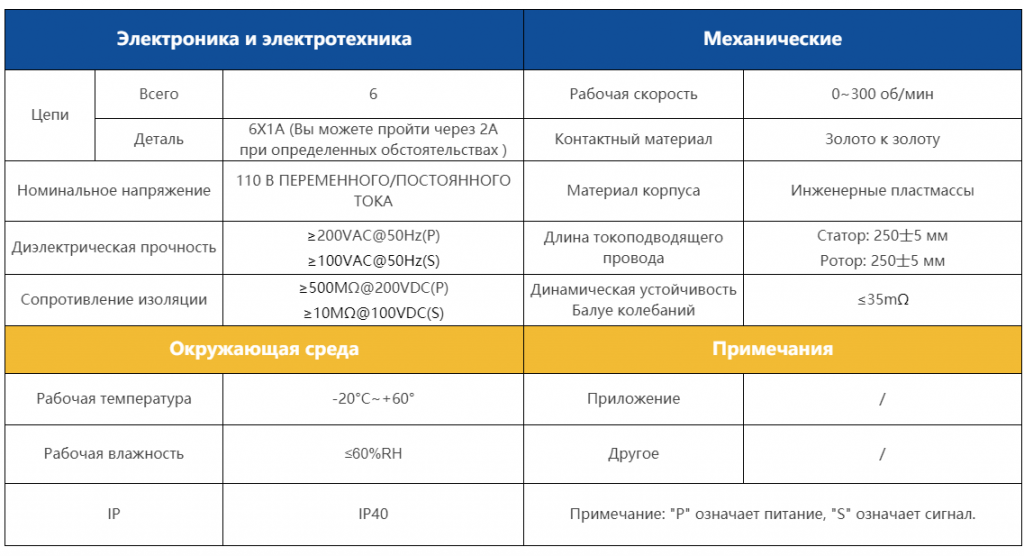

Характеристики модели

LPM-06B   Миниатюрные контактные кольца для капсул

Капсула с контактным кольцом LPM-06B – это стандартное готовое устройство, в котором используются золотые контакты на вращающемся интерфейсе. Для упрощения электрических соединений на статоре и роторе используются провода с цветовой маркировкой.

Благодаря использованию конструкции с V-образной канавкой 90° для каждого кольца, LPC-06B обеспечивает более плавный ход, более низкий крутящий момент и более низкий уровень электрического шума по сравнению с контактными кольцами конкурентов. Он доступен в моделях с 1 – 6 контурами.

LPM-06B Контурный чертеж

slip ring
slip ring
