LPM-08A  Миниатюрные контактные кольца для капсул

LPM-08A Миниатюрные контактные кольца для капсул

  • Количество цепей :8
  • Ток :1-2A
  • Сопротивление изоляции :≥500MΩ@200VDC(P) ≥10MΩ@100VDC(S)
  • Длина провода :Статор: 250士5mm Ротор: 250士5mm
  • Рабочее напряжение :110VAC/DC
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

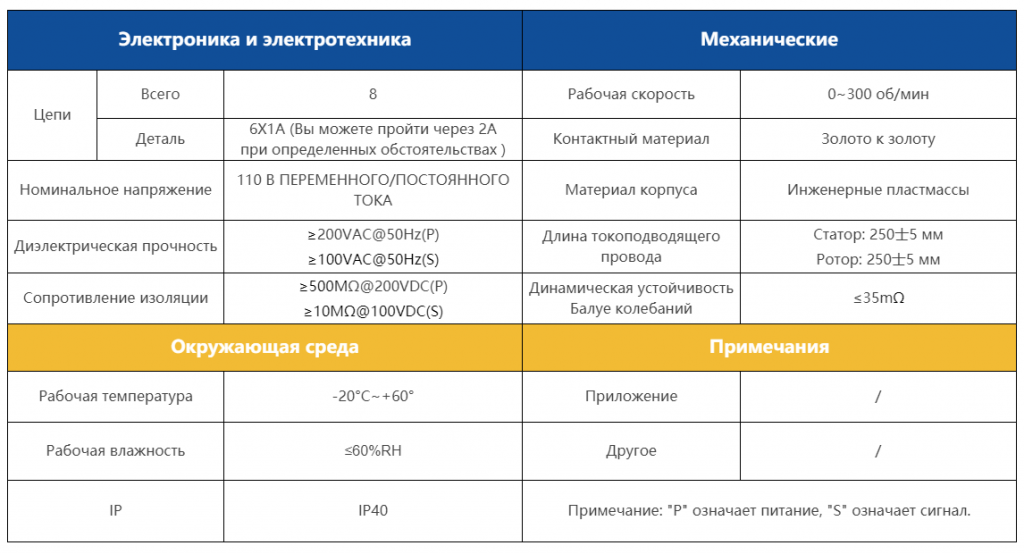

Характеристики модели

LPM-08A   Miniature Capsule Slip RingsМиниатюрные контактные кольца для капсул

The LPM-08A capsule slip ring is a standard, off-the shelf unit that uses gold contacts at the rКапсульное контактное кольцо LPM-08A – это стандартное готовое устройство, в котором используются золотые контакты на вращающемся интерфейсе. Для упрощения электрического подключения на статоре и роторе используются провода с цветовой кодировкой.

соединения. Благодаря использованию в конструкции каждого кольца V-образной канавки под углом 90°, LPC-08A обеспечивает более плавный ход, меньший крутящий момент и меньший электрический шум по сравнению с контактными кольцами конкурентов. Он доступен в моделях с 1-8 контурами.

LPM-08A – схематический чертеж
