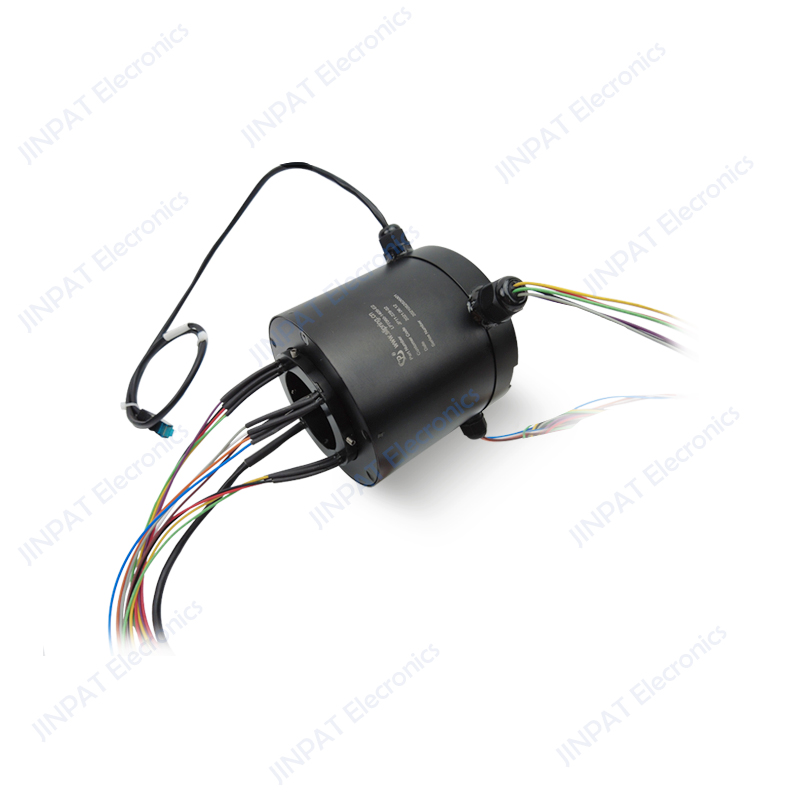

LPT060-Проходное контактное кольцо

LPT060-Проходное контактное кольцо

  • Количество выходов :6
  • Сопротивление изоляции :≥500MΩ@500VDC
  • Рабочее напряжение:240VAC/DC
  • Диэлектрическая прочность:1000VAC@50Hz
  • Внутренний диаметр :Φ60mm
  • Рабочие температуры:-20°C~+60°C
  • Рабочая влажность:≤60%RH
  • Длина токоподводящего провода:Статор:300mm/Ротор:300mm
  • Рабочая скорость:0~300мин
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

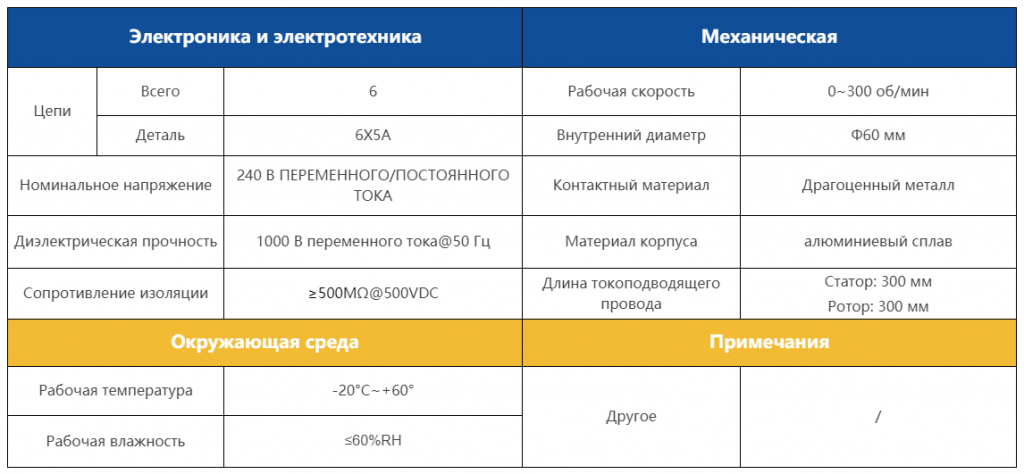

Характеристики модели

Проходное контактное кольцо С цепями 20-50 ампер

Контактные кольца обеспечивают передачу электрической энергии или сигнала через вращающиеся детали, например, такие как


в антеннах радаров, орудийных башнях, перископах, электрооптических датчиках и космических спутниках. Скользящий контакт устанавливается с помощью щетки, которая прижимается к металлическому кольцу. Щетка” выглядит как щетка из металлических волокон, но чаще она выглядит как одиночная проволока или пружина с площадкой из материала, прикрепленной к концу, который соприкасается с кольцом. Это контактное кольцо LPT060 со сквозным отверстием размером 60 мм, оно может сочетаться с питанием, сигналом, Ethernet, USB, Control Net, CANBUS, PROFIBUS, оно также может быть установлено на вал или опционально на фланец.

LPT060-0605-Габаритный чертеж


LPT060-0610-Габаритный чертеж


LPT060-0615-Габаритный чертеж


LPT060-1205-Габаритный чертеж

LPT060-1205 (2).png

LPT060-1210-Габаритный чертеж


LPT060-1215-Габаритный чертеж


LPT060-1805-Габаритный чертеж


LPT060-1810-Габаритный чертеж


LPT060-1815-Габаритный чертеж


LPT060-2405-Габаритный чертеж


LPT060-2410-Габаритный чертеж


LPT060-2410-Габаритный чертеж
