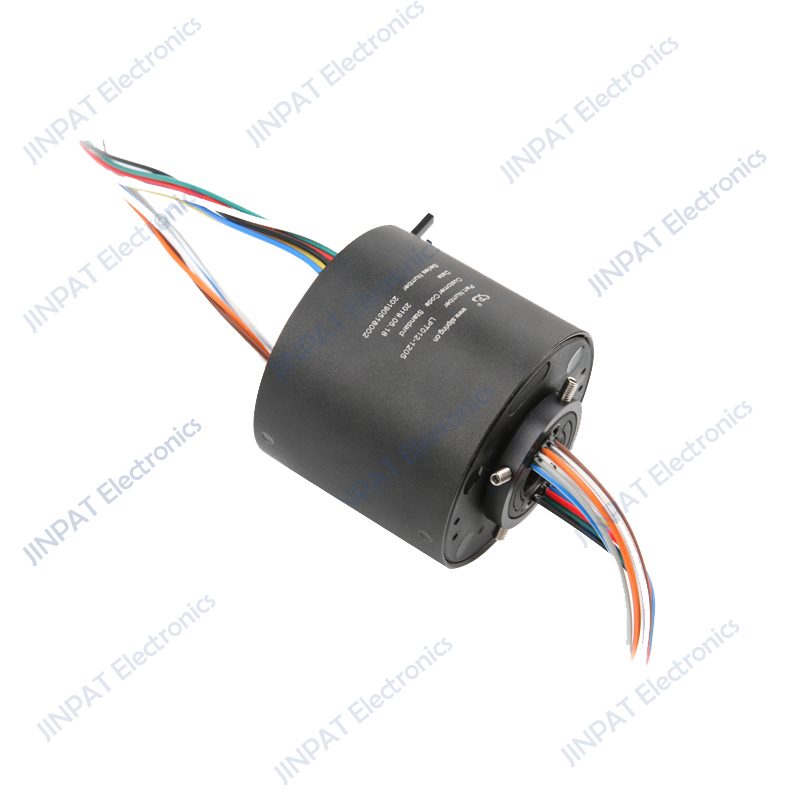

LPT120-Проходное контактное кольцо

LPT120-Проходное контактное кольцо

  • Количество выходов :6CKT
  • Сопротивление изоляции :≥500MΩ@500VDC
  • Рабочее напряжение:240VAC/DC
  • Диэлектрическая прочность:1000VAC@50Hz
  • Внутренний диаметр :Φ120mm
  • Рабочие температуры:-20°C~+60°C
  • Рабочая влажность:≤60%RH
  • Длина токоподводящего провода:Статор:300mm/Ротор:300mm
  • Рабочая скорость:0~300мин
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

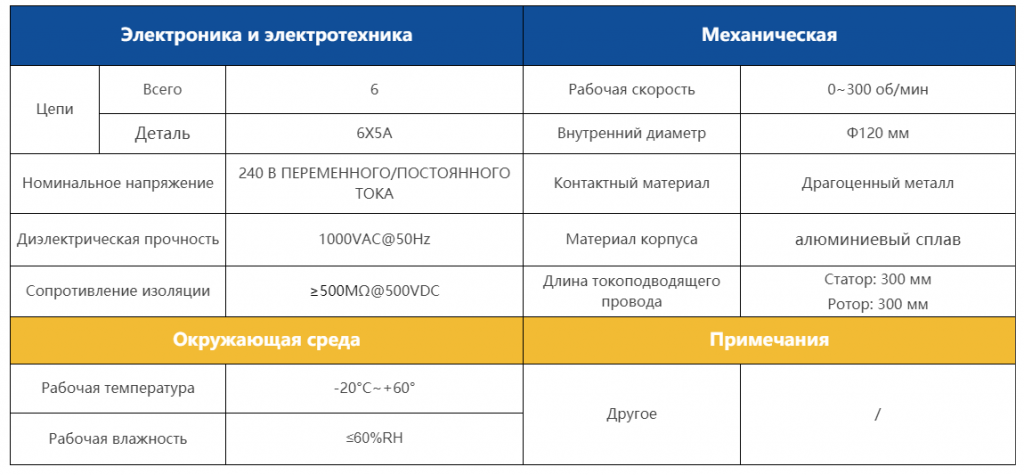

Характеристики модели

LPT120-Проходное контактное кольцо

Контактное кольцо может использоваться в любой электромеханической системе, которая требует безудержного, непрерывного вращения при передаче энергии или данных от неподвижной к вращающейся структуре. Контактное кольцо также называют вращающимся электрическим интерфейсом, коллектором, шарниром или коммутатором. Токосъемное кольцо может повысить производительность системы за счет упрощения операций и устранения повреждений, связанных с проводами, свисающими с подвижных соединений.

LPT120-0605-Габаритный чертеж


LPT120-0610-Габаритный чертеж


LPT120-0615-Габаритный чертеж


LPT120-1205-Габаритный чертеж


LPT120-1210-Габаритный чертеж


LPT120-1215-Габаритный чертеж


LPT120-1805-Габаритный чертеж


LPT120-1810-Габаритный чертеж


LPT120-1815-Габаритный чертеж


LPT120-2405-Габаритный чертеж


LPT120-2410-Габаритный чертеж


LPT120-2415-Габаритный чертеж
