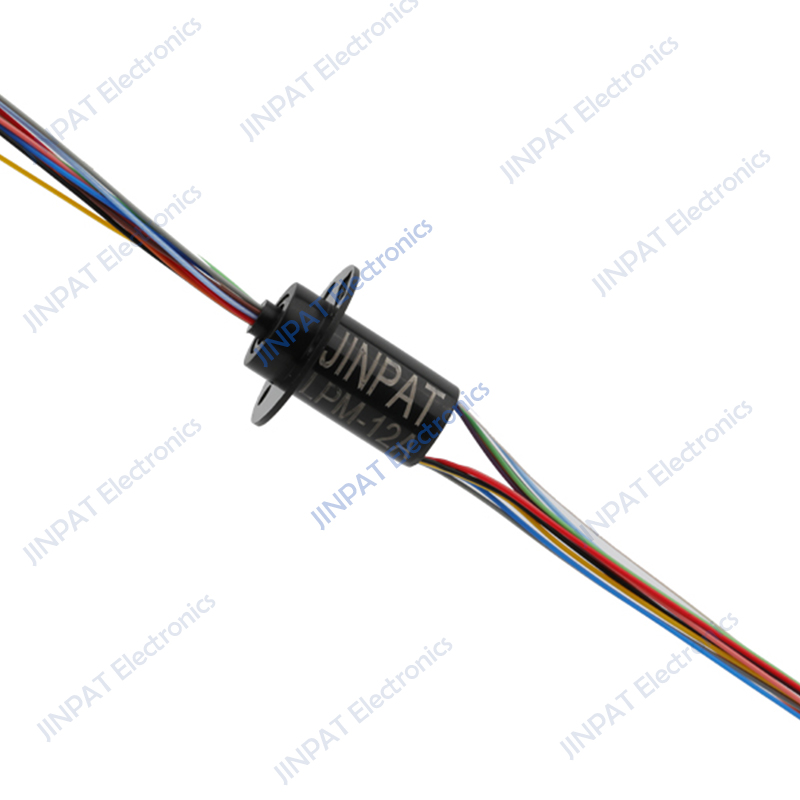

LPM-12A  Миниатюрные контактные кольца для капсул

LPM-12A Миниатюрные контактные кольца для капсул

  • Количество цепей :12
  • Ток :1-2A
  • Сопротивление изоляции :≥500MΩ@200VDC(P) ≥10MΩ@100VDC(S)
  • Длина провода :Статор: 250士5mm Ротор: 250士5mm
  • Рабочее напряжение :110VAC/DC
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

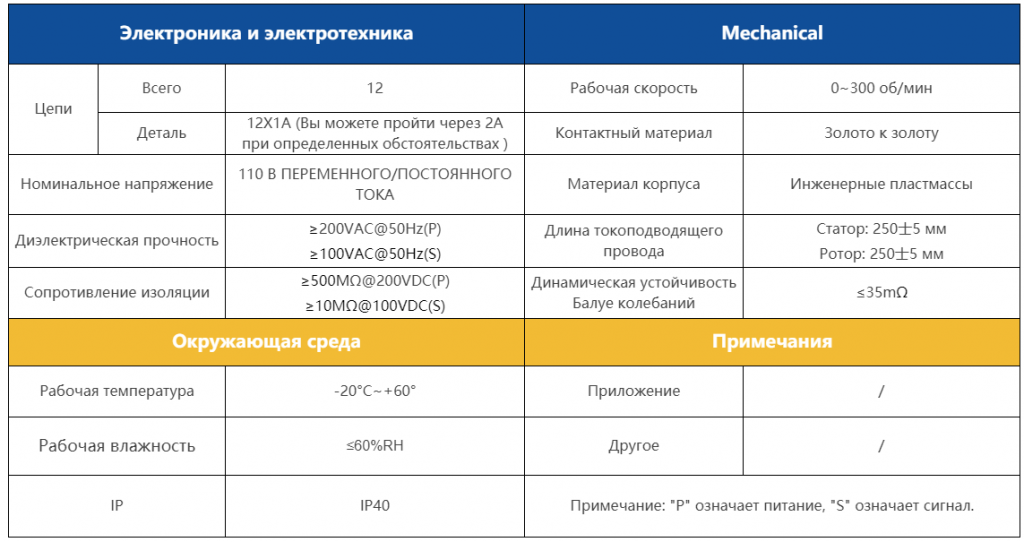

Характеристики модели

LPM-12A  Миниатюрные контактные кольца для капсул

Токосъемник капсулы LPM-12A – это стандартное готовое устройство, в котором используются золотые контакты на вращающемся интерфейсе. Для упрощения электрических соединений на статоре и роторе используются провода с цветовой кодировкой.

Благодаря использованию конструкции с V-образной канавкой 90° для каждого кольца, LPC-12A обеспечивает более плавный ход, более низкий крутящий момент и более низкий уровень электрического шума по сравнению с контактными кольцами конкурентов. Выпускается в моделях на 6 и 12 контуров.

Высокоскоростные, долговечные, высокозащищенные контактные кольца, изготовленные на заказ для интеграции широкого спектра сигналов, таких как: Ethernet, USB, RS, LVDS, Canbus, FireWire, SDI, HDMI и т.д.
Количество контактных колец, ток, размер, скорость, ось вращения, материал корпуса и т.д. доступны для массового производства.

Типичные применения.
Роботы для подметания пола
Качающиеся камеры
Нефтяные шахты
Испытательное оборудование
Электрическое испытательное оборудование
Медицинское оборудование и другие области

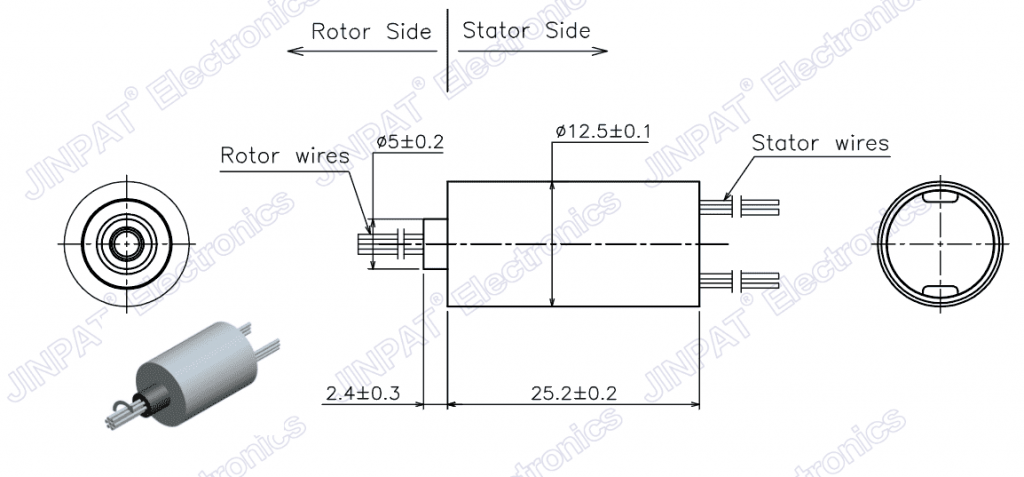

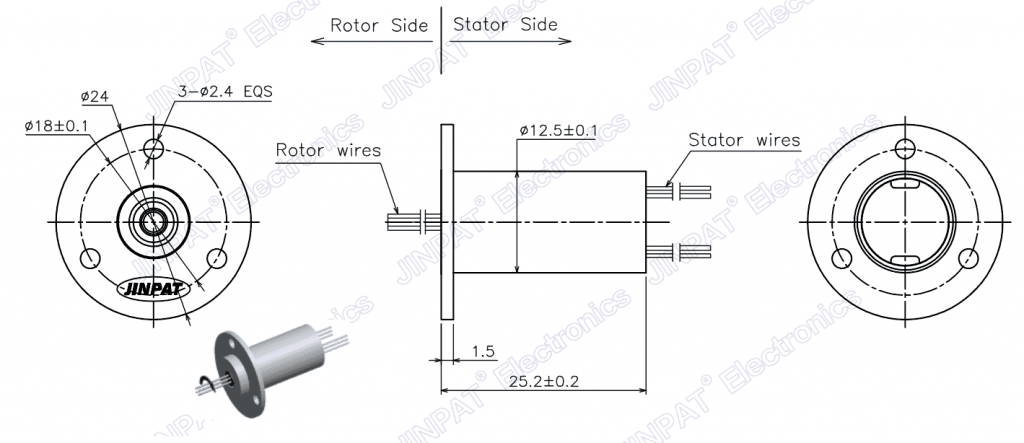

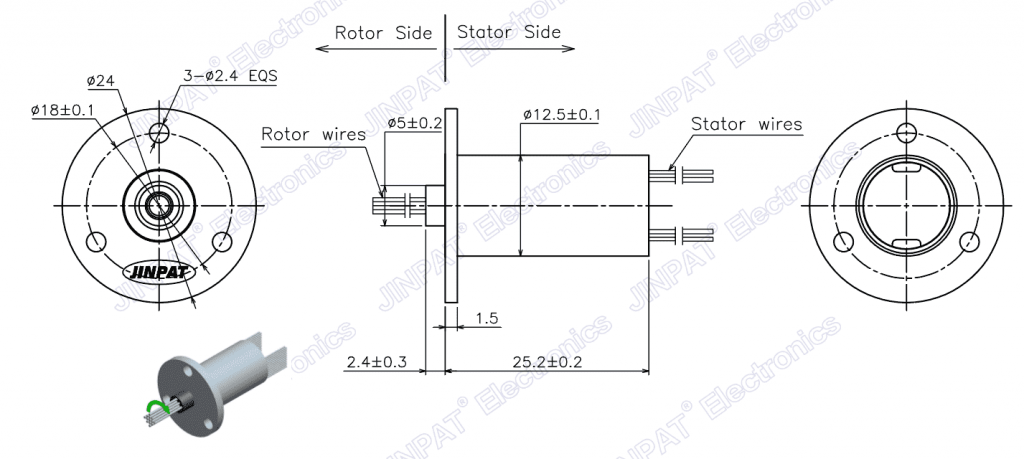

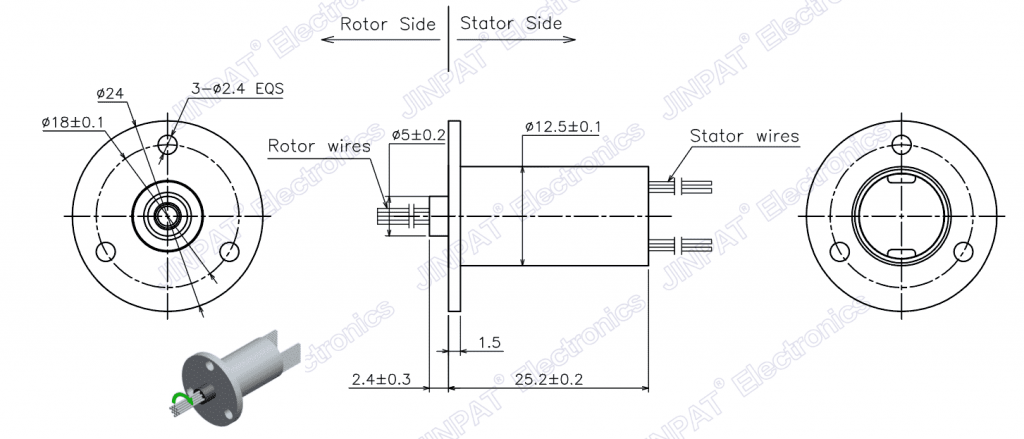

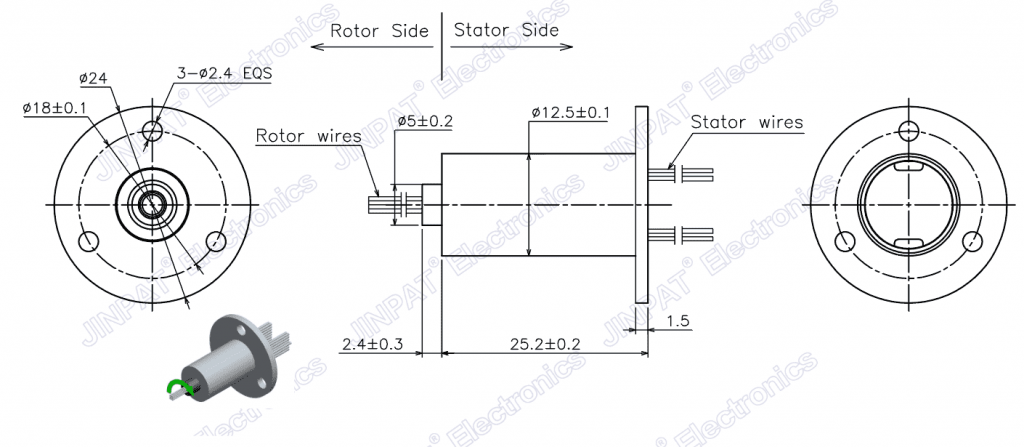

LPM-12A Контурный чертеж
