LPM-24A Миниатюрные контактные кольца для капсул

LPM-24A Миниатюрные контактные кольца для капсул

  • Количество выходов :24
  • Рабочий ток :24X1A (Вы можете пройти через 2A при определенных обстоятельствах )
  • Сопротивление изоляции :≥50MΩ@200VDC(P)/≥10MΩ@100VDC(S)
  • Диэлектрическая прочность :≥200VAC@50Hz(P)/≥100VAC@50Hz(S)
  • Рабочее напряжение :110VAC/DC
  • Рабочая скорость:0~300об/мин
  • Допустимая относительная влажность :≤60%RH
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

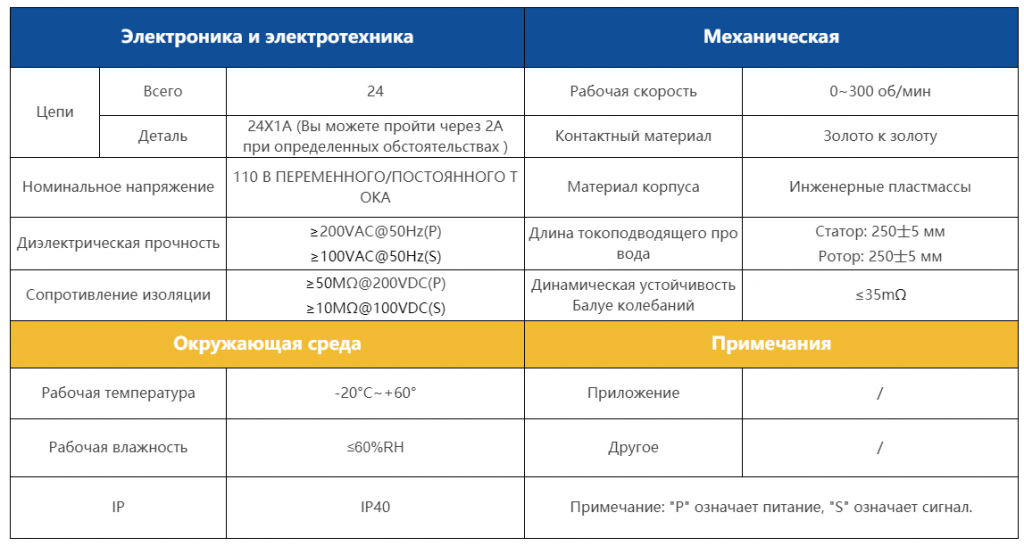

Характеристики модели

LPM-24A Миниатюрные контактные кольца для капсул

Контактное кольцо может быть использовано в любой электромеханической системе, которая требует неограниченного, непрерывного вращения при передаче энергии или данных от неподвижной к вращающейся структуре. Это позволяет улучшить электромеханические возможности, упростить конструкцию системы, устранить возможные повреждения при вращении.

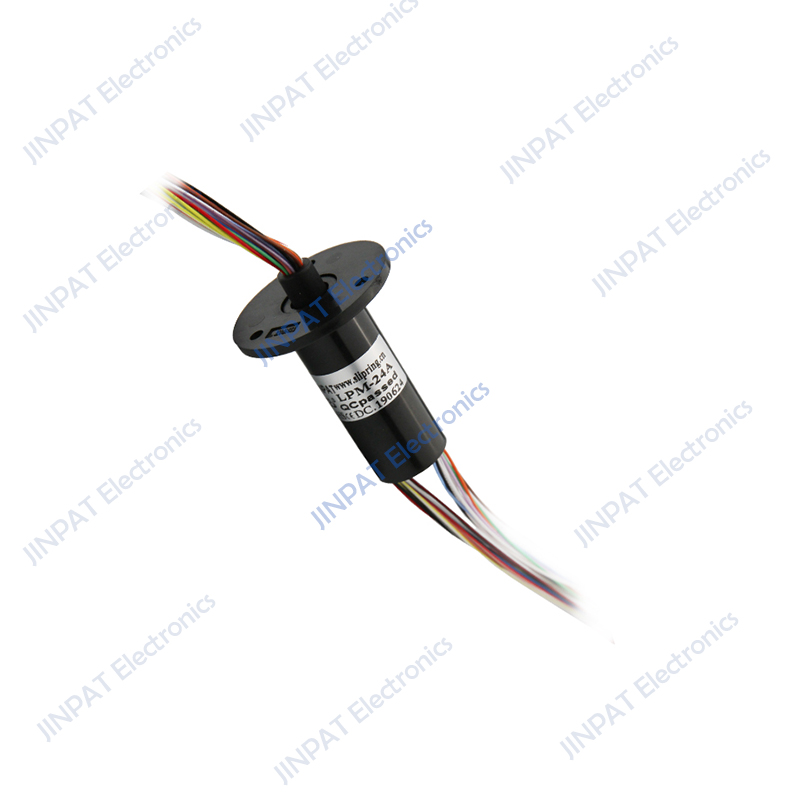

Миниатюрное контактное кольцо LPM-24A – это стандартное готовое устройство, в котором используются золотые контакты на поворотном интерфейсе. Цвет

кодированные токоподводящие провода используются как на статоре, так и на роторе для упрощения электрики

соединения. LPM-24A обеспечивает огромную гибкость при работе с ограничениями по размеру системы. Он доступен в конфигурациях на 4, 6, 12, 18, 20 и 24 цепи.

Количество контактных колец, ток, размер, скорость, ось вращения, материал корпуса и т.д. доступны для массового производства.

Типичные применения.
Роботы для подметания пола
Качающиеся камеры
Нефтяные шахты
Испытательное оборудование
Электрическое испытательное оборудование
Медицинское оборудование и другие области

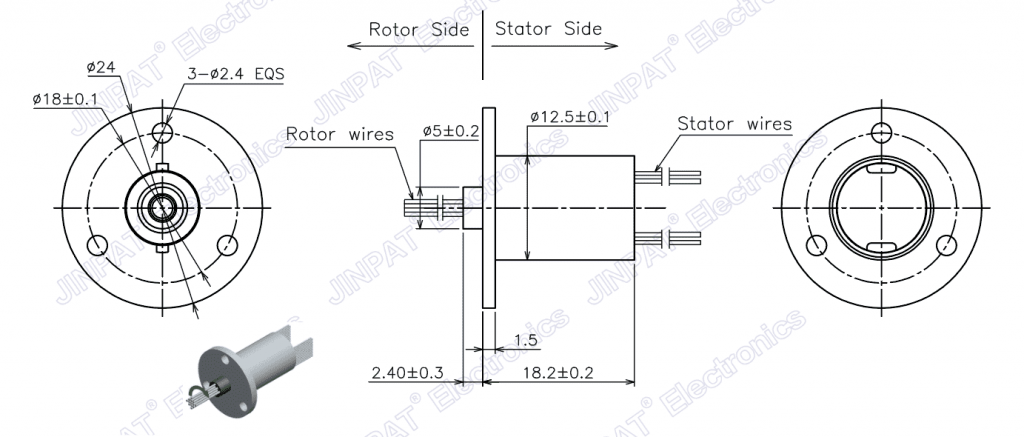

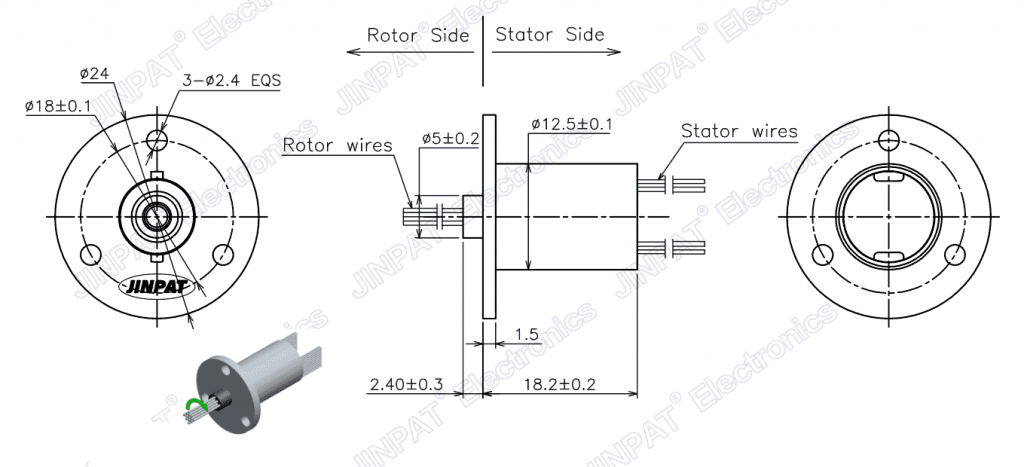

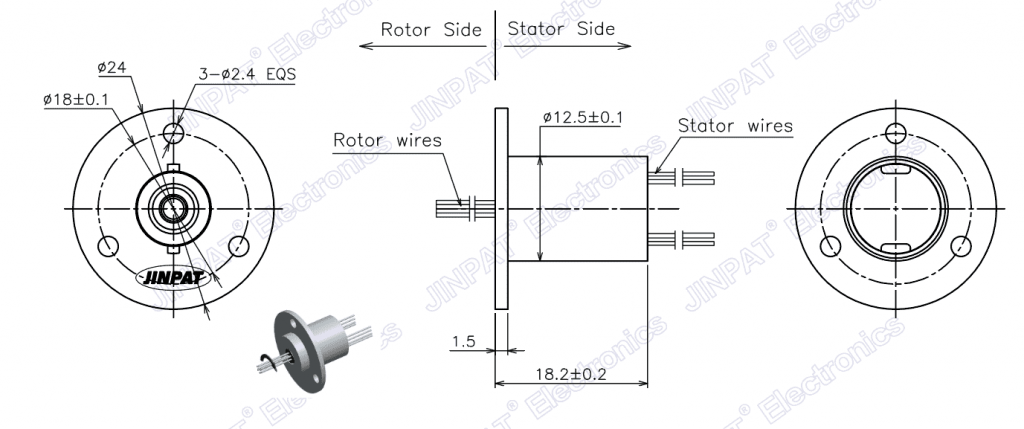

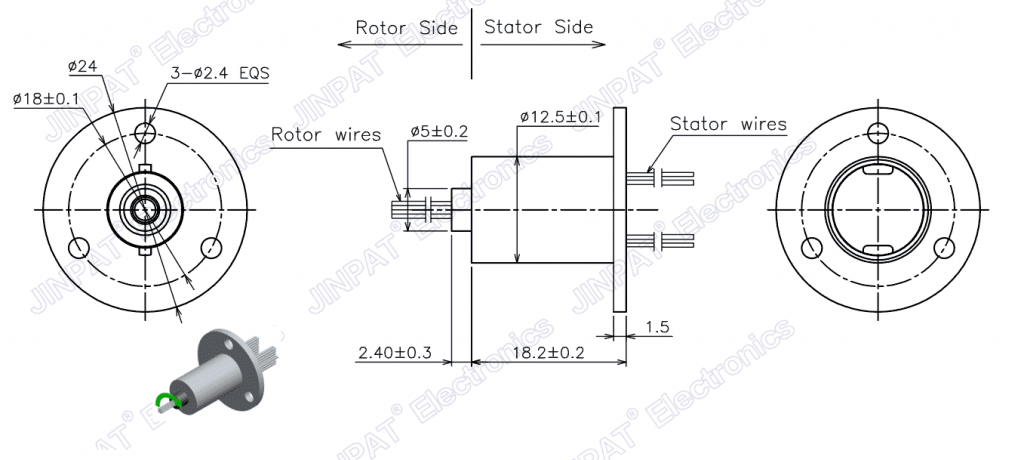

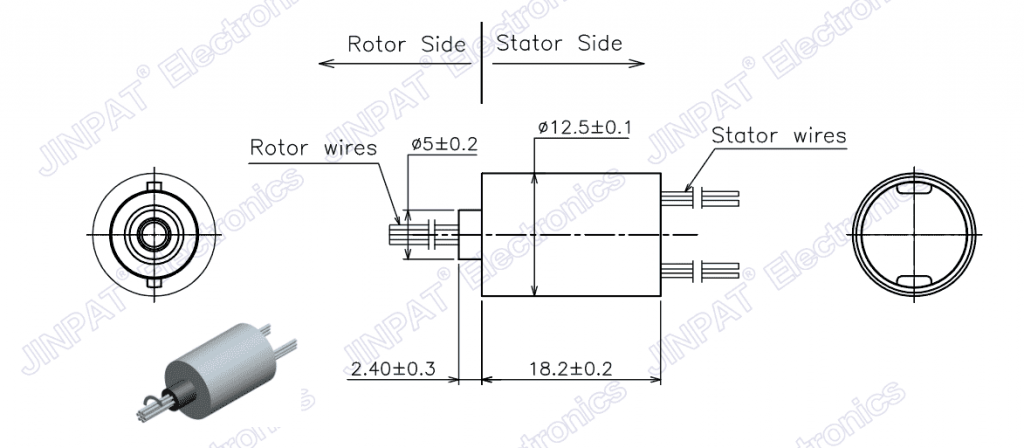

LPM-24A-Габаритный чертеж
