LPHF-02W Вращающиеся соединения RF-slipring

СТАНДАРТНЫЕ И МОДИФИЦИРОВАННЫЕ контактные кольца

LPHF-02W Вращающиеся соединения RF

LPHF-02W Вращающиеся соединения RF

  • Количество цепей 06/12/18/24
  • Ток 5A(сигнал)/10A/15A
  • Сопротивление изоляции ≥500MΩ@500VDC
  • Длина провода ротор/статор:300mm
  • Напряжение 240VAC/DC
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

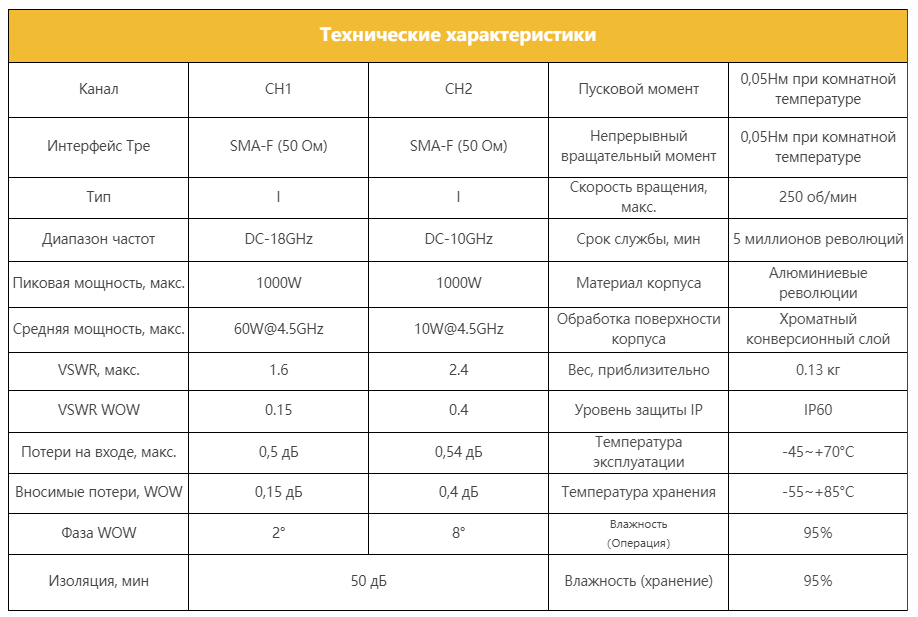

Характеристики модели

Высокочастотные поворотные соединения включают коаксиальные поворотные соединения, волноводные поворотные соединения и коаксиальные волноводные поворотные соединения. Они также известны как высокочастотные контактные кольца и ВЧ контактные кольца. Высокочастотные поворотные соединения предназначены для передачи высокоскоростных последовательных цифровых сигналов, таких как HD-сигналы, радиочастотные сигналы и микроволновые сигналы. Ассортимент контактных колец поддерживает одно- и многоканальную передачу высокочастотных сигналов. Существуют также гибридные решения, поддерживающие смешанную передачу высокочастотных сигналов с управляющими сигналами, сигналами связи, сигналами питания и текучей среды.

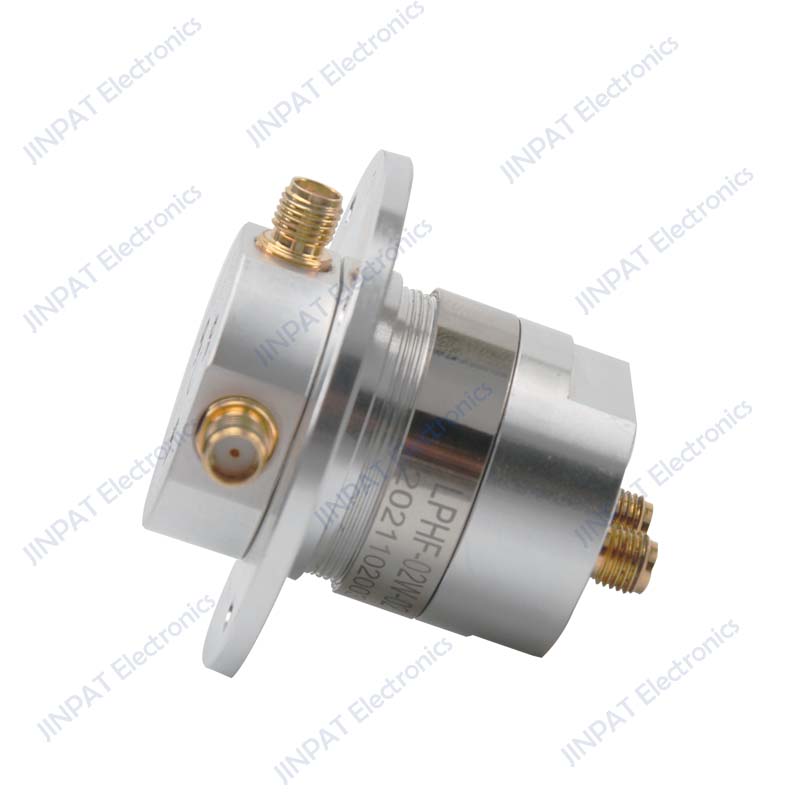

LPHF-02W Скорость этого продукта может достигать 200rpm, жизнь >5 миллионов, CH1: DC-18GHz, vswr<1.5, CH2: DC-10GHz, vswr<2.4, два канала имеют более высокую частоту, производительность имеет преимущество по сравнению с аналогами, и эта модель соответствует режиму радиального выхода конца статора клиента, уменьшая ограничение осевого пространства.

Характеристики продукта.
◎ Каналы до 4 (большее количество по специальному заказу)
◎ Частотный диапазон до 50 ГГц
◎ Компактная структура и высокая помехоустойчивость
◎ Возможность одновременной передачи нескольких типов сигналов
◎ Сверхнизкие потери на затухание, сверхмалые флуктуации передачи данных
◎ Сверхдолгий срок службы, не требует технического обслуживания.
Доступны опции.
◎ Количество каналов
◎ Диапазон частот высокочастотного сигнала
◎ Номинальное напряжение и номинальный ток
◎ Поддержка смешанной передачи высокочастотных сигналов и токовых или других сигналов

Типичные применения.
◎ Антенны радаров, оборудование военных систем
◎ Сетевые системы видеонаблюдения высокой четкости
◎ Системы спутниковой связи
◎ Медицинское инженерное оборудование
◎ Управление воздушным движением, системы противоракетной обороны
