СТАНДАРТНЫЕ И МОДИФИЦИРОВАННЫЕ контактные кольца

LPS-10 Раздельные контактные кольца

LPS-10 Раздельные контактные кольца

  • Количество выходов :10
  • Рабочий ток :10×2A
  • Сопротивление изоляции :≥100MΩ@500VDC(P) ≥10MΩ@100VDC(S)
  • Диэлектрическая прочность :≥500VAC@50Hz(P) ≥100VAC@50Hz(S)
  • Рабочее напряжение :240VAC/DC
  • Материал корпуса:Инженерные пластмассы
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

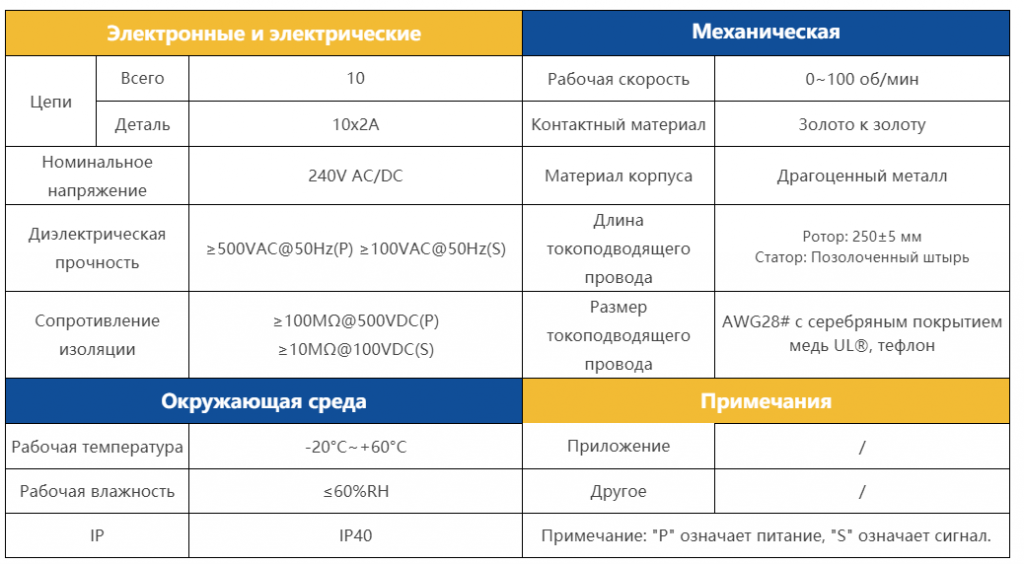

Характеристики модели

Описание

Это устройство может быть использовано в любой электромеханической системе, требующей безудержного, непрерывного вращения при передаче энергии или данных от неподвижной к вращающейся конструкции.

Его также называют вращающимся электрическим интерфейсом, коммутатором, коллектором, шарниром или электрическим вращающимся соединением. Он может улучшить электромеханические возможности, упростить конструкцию системы, устранить возможные повреждения при вращении. Это ключевой аппарат различных прецизионных поворотных рабочих столов, электрических испытательных приборов, производства и приборов управления процессами.

Отдельное контактное кольцо LPS-10 – это стандартное готовое устройство, в котором используются золотые контакты на вращающемся интерфейсе. Для упрощения электрических соединений как на статоре, так и на роторе используются провода с цветовой кодировкой.

Благодаря использованию в конструкции каждого кольца V-образной канавки под углом 90°, LPS-10 обеспечивает более плавный ход, меньший крутящий момент и меньший электрический шум по сравнению с контактными кольцами конкурентов.

Характеристики

◆ Модели с 10 контурами

◆ Скорость до 100 об/мин в непрерывном режиме

◆ Контакты Gold-Gold

◆ Стандартная длина провода 250 мм

◆ Совместимость с протоколами шины данных

◆ Имеются герметичные блоки

◆ Гибкие, с цветовой кодировкой, посеребренные, токоведущие провода

◆ Прецизионные шарикоподшипники соответствуют или превосходят требования по сроку службы для большинства коммерческих применений

Преимущества

◆ Низкий крутящий момент минимизирует бюджет крутящего момента системы

◆ Компактный дизайн для размещения в самом требовательном пространстве.

◆ Плавный ход

◆ Низкий уровень электрического шума

◆ Быстрая отгрузка по вашему срочному требованию

◆ Непрерывное вращение на 360°

◆ Возможность передачи данных с высокой пропускной способностью

Основные приложения

◆ Электрическое испытательное оборудование

◆ Оборудование для управления производством и технологическими процессами

◆ Индексирование таблиц

◆ Крепления для камер видеонаблюдения с панорамированием/наклоном

◆ Робототехника, поворотные датчики, оборудование для срочного освещения

◆ Выставочное/демонстрационное оборудование

◆ Медицинское оборудование

◆Авиация, военное дело, инструмент

◆ Проволокопрокатный станок мини-типа

◆ Индивидуальное оборудование

◆ OEM Machinery
