LPT080-Проходное контактное кольцо

LPT080-Проходное контактное кольцо

  • Количество выходов :6
  • Сопротивление изоляции :≥500MΩ@500VDC
  • Рабочее напряжение:240VAC/DC
  • Диэлектрическая прочность:1000VAC@50Hz
  • Внутренний диаметр :Φ80mm
  • Рабочие температуры:-20°C~+60°C
  • Рабочая влажность:≤60%RH
  • Длина токоподводящего провода:Статор:300mm/Ротор:300mm
  • Рабочая скорость:0~300мин
ДОКУМЕНТАЦИЯ СВЯЗАТЬСЯ С НАМИ

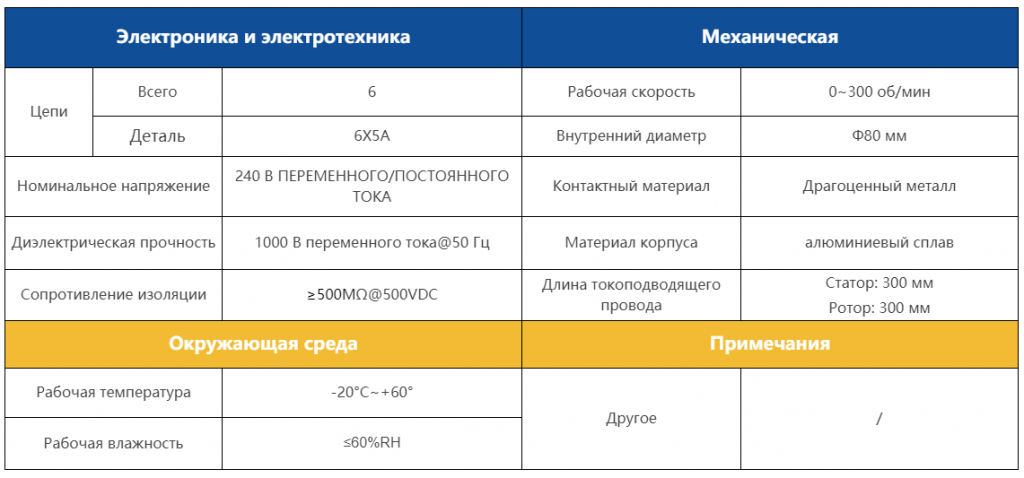

Характеристики модели

LPT080-Проходное контактное кольцо

Контактное кольцо может использоваться в любой электромеханической системе, которая требует безудержного, непрерывного вращения при передаче энергии и/или данных от неподвижной к вращающейся структуре. Контактное кольцо также называют поворотным электрическим интерфейсом, коллектором, шарниром или поворотным соединением. Токосъемное кольцо может повысить производительность системы за счет упрощения операций и устранения опасных для повреждения проводов, свисающих с подвижных соединений.80-миллиметровое сквозное отверстие обеспечивает пространство для прокладки гидравлики, пневматики или для крепления на концентрическом валу.отверстие обеспечивает пространство для прокладки гидравлики, пневматики или для крепления на концентрическом валу.

В LPT080 используется технология волоконных щеток, которая имеет ряд преимуществ перед обычными контактными кольцами, включая множество точек контакта на пучок щеток, низкую контактную силу на волокно и низкую скорость износа контактов. Кроме того, волоконные щетки не требуют смазки и практически не образуют мусора при износе. LPT080 имеет обслуживаемые в полевых условиях щеточные блоки LPT080-2415 токосъемник со сквозным отверстием имеет 24 цепи с маршрутизацией 15A на каждую цепь.Передача тока и различных специфических сигналов в одно и то же время

(Ethernet, USB-сигнал, HDMI-сигнал и так далее).

Основные области применения:
◎Промышленное автоматизированное оборудование/медицинское оборудование/ветроэнергетическое оборудование/испытательное оборудование/выставочное /
демонстрационное оборудование/роботы/поворотное оборудование/развлекательное оборудование/высокоскоростное железнодорожное оборудование/упаковочные
оборудование/судовое морское оборудование/строительное оборудование

LPT080-0605-Габаритный чертеж


LPT080-0610-Габаритный чертеж

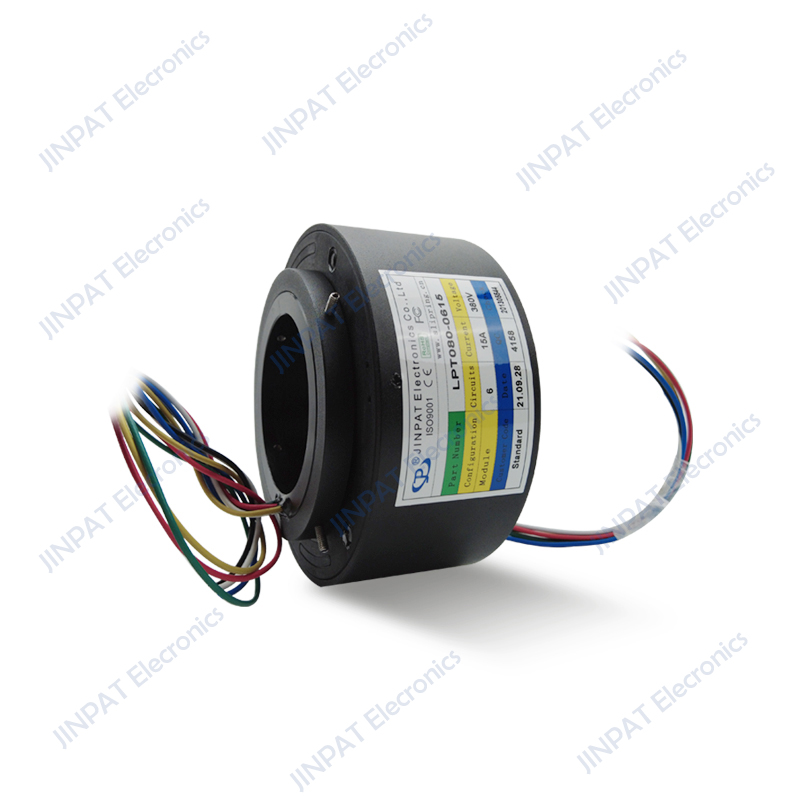

LPT080-0615-Габаритный чертеж


LPT080-1205-Габаритный чертеж


LPT080-1210-Габаритный чертеж


LPT080-1215-Габаритный чертеж


LPT080-1805-Габаритный чертеж


LPT080-1810-Габаритный чертеж


LPT080-1815-Габаритный чертеж

LPT080-1815 (2).png

LPT080-2405- Габаритный чертеж


LPT080-2410- Габаритный чертеж


LPT080-2415- Габаритный чертеж

LPT080-2415 (2).png
